燃气壁挂炉标准烟道的装置

　　(1) 将标准同轴烟道穿过墙孔伸出室外，须露出烟管上所有吸气小孔;

　　(2) 在墙内和墙外烟道上套上烟道法兰，密封好烟管与墙孔之间的间隙;

　　(3) 将标准90°弯头一端插进标准烟管里，另一端套装在壁挂炉顶部进/排气烟道出口上，须确保内外连接管连接牢固，密封严密;

　　(4) 在标准90°弯头与壁挂炉和标准烟管连接处贴上密封条;

　　(5) 应包管装置好的烟管在室外端的出门向下倾斜2° ,以防雨雪及冷凝水倒灌入壁挂炉内。

　　如图加长烟道的装置凭据客户实际装置位置差别，可能会遇到标准随机配置的同轴烟道不敷长或需要拐弯的情形，客户可另外订购加长烟管和90°弯头，按以下办法装置：

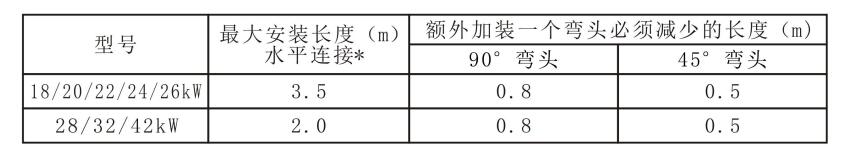

　　(1)盘算折合后的最大装置长度。下表给出了相应机型烟道的最洪流平连接装置长度及弯头的阻力损失，为使壁挂炉能正常运行，请不要凌驾此极限长度;

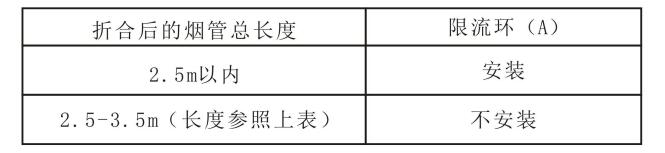

　　(2)去掉壁挂炉顶部吸/排气口处装置的限流坏(如F页图)，可遵照下表:

　　(3) 将标准同轴烟道穿过墙孔伸出空外，须露出烟管所有吸气小孔;

　　(4) 在墙内和墙外烟道上套上烟道法兰，密封好烟管与墙孔之间的间隙;

　　(5) 将需要连接的加长烟管和弯头与标准烟管连接好;

　　(6) 将标准90°弯头套装在壁挂炉顶部进/排气烟道出口上，另一端插进连接好的加长烟管里，须确保内外管连接牢固，密封严密;

　　(7) 在壁挂炉出口弯头及所有连接口处贴上密封条;

　　(8) 应包管装置好的烟管在水平偏向向下倾斜2° ,以防雨雪及冷凝水倒灌壁挂炉内。

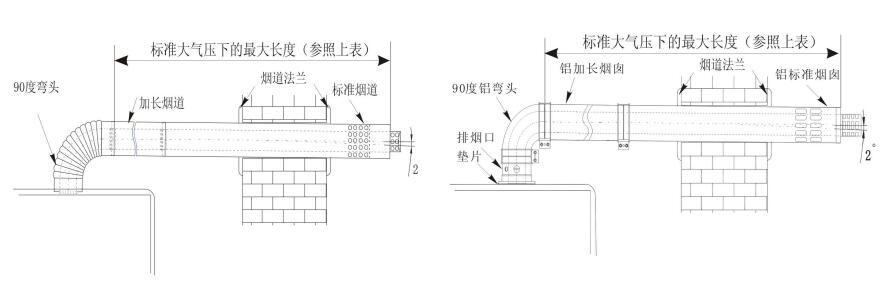

　　下图是装置好的示意图:

　　(9)器具排气装置方法为强制排气类.凭据GB25034-2010标准操作。
