水管连接
壁挂炉的热功率是凭据建筑的热需求而预先设定的，为了使壁挂炉运行止常，使用寿命更长，系统必须均衡，所有包装正常运作的配件齐全。如果须要，建议在壁挂炉与采暖系统之间装置截止阀，使壁挂炉与采暖设备离开。
宁静阀的排水口必须连接到地漏或排水管，以免采暖系统超压时水喷涌到地面上。不然，如果泄压造成房间淹没，壁挂炉制造商概不卖力。装置前，应仔细清洗所有水管中的剩余物和脏物，制止影响壁挂炉正常运行。

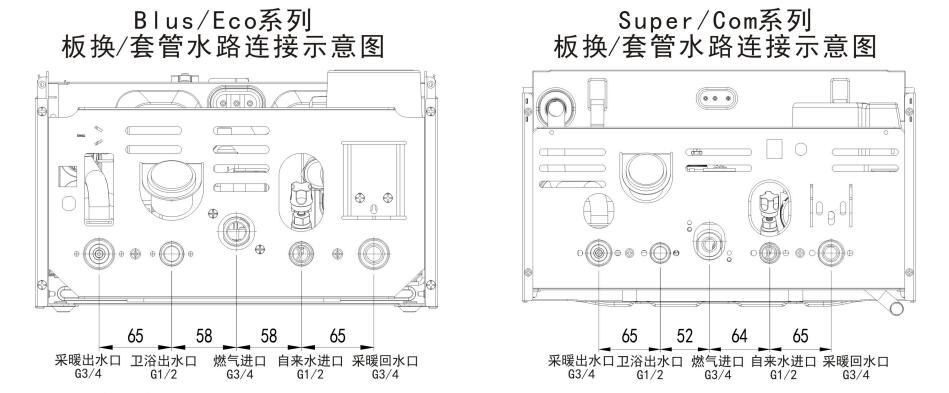

水路连接示意图
按图示各进出水管的位置将供暖系统和热水系统管道与壁挂炉正确连接。
水路连接其它重要注意事项
(1) 宁静阀泄水管必须接地漏，并且连接管上不得装置阀门。
(2) 若在卫生热水系统上装置了单向阀，则必须在壁挂炉与卫生热水系统之间装置1个宁静阀门。
(3) 建议在壁挂炉与散热系统之间装置一个截流阀，以便在维修等须要时能够将壁挂炉与散热系统隔离。
(4) 将管道与壁挂炉装置之前，必须用8公斤压力的压缩空气和高压水管将管道中的杂物清除洁净，尤其是接纳的铸铁暖气片的系统须多次清洗管道。
(5) 所有管道连接均不允许用丝麻，面应接纳生料带。如有特殊情况釆用丝麻，必须用8公斤压力的压缩空气和高压水将管道中的杂物重复清洗洁净。
(6) 必须在采暖系统的回水管道上装置Y型过滤器。
(7) 必须在采暖系统的最低位置装置放水阀。
(8) 此系列壁挂炉接纳了闭式循环系统，对水路密闭性要求较严格，请在将壁挂炉和暖气系统连接好后，仔细注水试压，确保壁挂炉及用户的采暖系统没有跑、滴、漏水的情况。
(9) 外地水质很硬或腐化性较强，须考虑在采暖系统管路中预留补软化水的接口。
(10) 当采暧系统管路阻力过大时，可外接水泵。
